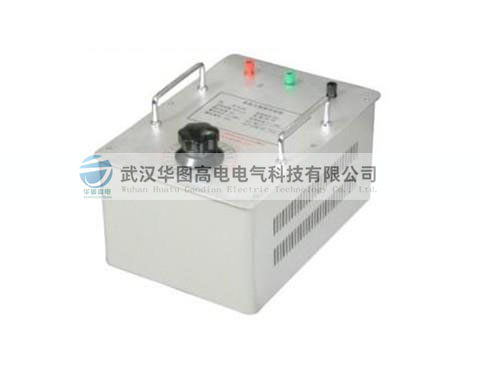

FY-96 电流互感器负荷箱
产品简介
FY系列电流、电压互感器负荷箱是检验电流、电压互感器时，专门提供的各种有效负载，是各种互感器检定装置的理想配套产品。本互感器负荷箱是严格按照国家标准JJG313-94<<电流互感器检定规程>>、JJG314-94<<电流互感器检定规程>>而设计的。其互感器负荷箱输出容量大、负载种类齐全、重量轻、外形美观、 稳定性强等优点。
产品别称
负载箱、互感器负载箱、电流互感器负载箱、电压负载箱、电流负载箱、电流负荷箱
产品特征
重量轻，外形美观，容量大，稳定性强
参数
FY96-H 电流互感器负荷箱
| 环境条件 |
温度：15～25℃ |
湿度：<80%(25℃) |
| 海拔：<1500m |
电源频率：50Hz |
| 额定容量：COS0.8:2.5VA～60VA |
COS1.0:2.5VA～20VA |
| 测量范围 |
电流 |
1%～120% |
| 二次电流 |
5A |
| 功率因数 |
0.8、1.0 |
| 准确度 |
±3%±0.0025VA |
| 试验电压 |
2kV |
| 外形尺寸(长×宽×高) |
250×350×175mm3 |
| 重量 |
8kg |
FY96-A 电流互感器负荷箱
| 环境条件 |
温度：15～25℃ |
湿度：<80%(25℃) |
| 海拔：<1500m |
电源频率：50Hz |
| 额定容量：COS0.8:2.5VA～60VA |
COS1.0:2.5VA～20VA |
| 测量范围 |
电流 |
5%～120% |
| 二次电流 |
1A |
| 功率因数 |
0.8、1.0 |
| 准确度 |
±3%±0.0025VA |
| 试验电压 |
2kV |
| 外形尺寸(长×宽×高) |
250×350×175mm3 |
| 重量 |
8kg |
FY95-H 电压互感器负荷箱
| 境条件 |
温度：15～25℃ |
湿度：<80%(25℃) |
| 海拔：<1500m |
电源频率：50Hz |
| 额定容量：1.25VA～158.75VA |
| 测量范围 |
20%～120% |
| 二次电压 |
100/ V |
| 功率因数 |
0.8、1.0 |
| 准确度 |
±3%±0.05VA |
| 试验电压 |
2kV |
| 外形尺寸(长×宽×高) |
250×350×175mm3 |
| 重量 |
8kg |
FY95-A 电压互感器负荷箱
| 境条件 |
温度：15～25℃ |
湿度：<80%(25℃) |
| 海拔：<1500m |
电源频率：50Hz |
| 额定容量：1.25VA～158.75VA |
| 测量范围 |
20%～120% |
| 二次电压 |
100/V |
| 功率因数 |
0.8、1.0 |
| 准确度 |
±3%±0.05VA |
| 试验电压 |
2kV |
| 外形尺寸(长×宽×高) |
250×350×175mm3 |
| 重量 |
8kg |
FY98-H 电流、电压互感器负荷箱
| 环境条件 |
温度：15～25℃ |
湿度：<80%(25℃) |
| 海拔：<1500m |
电源频率：50Hz |
| 额定容量 |
电流：COS0.8:2.5VA～60VA |
COS1.0: 2.5～5VA |
| 电压：1.25VA～158.75VA |
| 测量范围 |
电流：1%～120% |
电压：20%～120% |
| 二次电流 |
5A |
| 二次电压 |
100/V |
| 功率因数 |
0.8，1.0 |
| 准确度 |
电流：±3%±0.0025VA |
电压：±3%±0.05VA |
| 试验电压 |
2kV |
| 外形尺寸(长×宽×高) |
340×350×175mm3 |
| 重量 |
15kg |
FY98-A 电流、电压互感器负荷箱
| 环境条件 |
温度：15～25℃ |
湿度：<80%(25℃) |
| 海拔：<1500m |
电源频率：50Hz |
| 额定容量 |
电流：COS0.8:2.5VA～60VA |
COS1.0: 2.5～5VA |
| 电压：1.25VA～158.75VA |
| 测量范围 |
电流：5%～120% |
电压：20%～120% |
| 二次电流 |
1A |
| 二次电压 |
100/V |
| 功率因数 |
0.8，1.0 |
| 准确度 |
电流：±3%±0.0025VA |
电压：±3%±0.05VA |
| 试验电压 |
2kV |
| 外形尺寸(长×宽×高) |
340×350×175mm3 |
| 重量 |
15kg |
|
