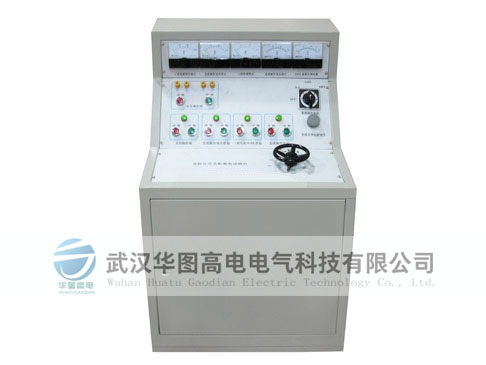

HTKK-500高低压开关柜通电试验台
产品简介
本通电试验台是专为高低压开关柜试验时做为通电电源，集单相、三相、交流、直流、电流、电压电源于一体，操作简单，使用方便。
1、 固定380V，此电压随电网电压波动，三相输出，最大电流10A，设过流保护，过载保护，三相接线柱输出。
2、 可调10A，此电流可调，从0A由三相调压器调节输出，最高可达12A/150V，设过流速断保护，接线柱输出。
3、 直流260V，此电压可调，从0V由三相调压器调节单相输出，最大输出电流5A，接线柱输出，左-右+。
4、 交流220V，此电压固定，最大输出电流5A，三眼插座+两眼插座输出。
5、 可调430V，此电压可调，从0V由三相调压器调节三相输出，最高可达450V，最大电流10A，设过载保护和速断保护，三相接线柱输出。
6、 固定100V，由一个三相调压器固定输出，最大可达10A，最高电压100V，设过流保护，接线柱输出。
7、 单相24V、36V、110V、220V四组直流电压固定选择性输出，最大电流5A，设过载保护和速断保护，两相接线柱输出。
产品特征
操作说明
1、接通三相四线电源线，电压380V，有零线，电流不小于32A的低压路器。
2、外壳良好接地，接地线截面积不小于4mm2。
3、 根据试验开关型号试验项目选择电源类别，分清交、直流；电压电流，三相、单相，接好输出线与被试品的连线，并分清相序，连接线终端头已按黄、绿、红颜色分A、B、C三相。其中0线为黑色， 两相中红为正相或火线。
4、 接好与被试品线后，人员撤出。
5、合上电源开关。
6、合上与被试相应的输出断路器，其中固定输出为380V、220V的，合上断路器后，查看试验情况，试验完成，断开断路器，没有以下操作。
7、启动主回路控制，
8、选择相应的操作电压控制，调压器逆时针方向旋转回0，按合闸按钮，顺时针方向旋转升压，并监视相应电压表或电流表，升到1/3电压或电流时，停止升压，查看三相电压（电流）是否衡，当不平衡率高于10%，应停下来查明原因。电压升到额定电压后，停止升压，测量相关参数后，降压回0，按分闸按钮。
9、直流输出24V/36V/110V/220V，合上输出断路器后，要旋转直流固定电压选择开关。
10、试验完毕，按分闸，断开输出输入断路器，拆除连线。
11、“分合闸控制”是用来代替高低压开关柜面板上的分合闸开关的，为了测试的方便，我公司将该开关集成在一个控制台上。需要联动控制时就将集成的分合闸开关并行接入到开关柜中，若不用联动控制则可以不用。 |
