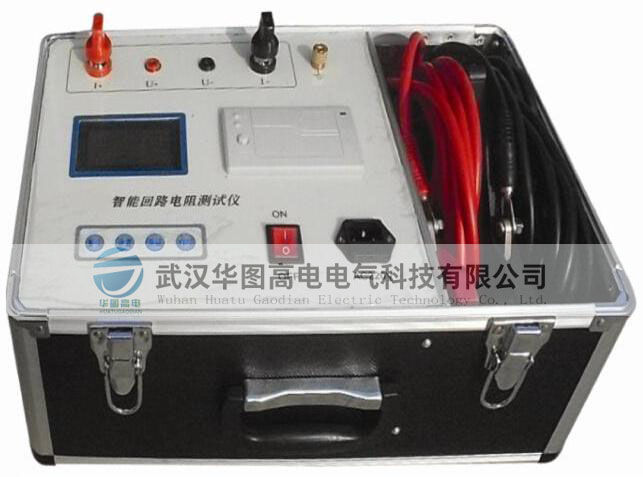

JD-100/200A回路电阻测试仪

产品简介

JD-100/200A回路电阻测试仪根据电力设备预防性试验规程《 DL/T 596 — 1996 》的要求，各种开关设备的导电回路电阻测试，其测试电流不得小于100A。由于接触面氧化、接触紧固不良等原因导致接触电阻增大，在大电流流过时，接触点温度升高，这更加速接触面氧化，使接触电阻进一步增大，持续下去将产生严重事故，因此有必要经常或定期对接触电阻进行测量。

JD-100/200A回路电阻测试仪采用顶开式结构或车载式卧式机箱，多种包装款型，体积小、重量轻、功能强、操作简便，专为生产及现场测场测试人员设计。最高输出电压达10V（为常规仪器的数倍），因此可采用截面较细的测试线，减轻了现场测试人员的劳动强度。大屏幕中文液晶显示，测试电流可选，测试时间可自行整定，测量过程动态提示，测试数据背光液晶显示，适用于不同的工作环境。可保存多达200条测试记录。测试记录可编辑用户信息保存、打印。配用数据管理软件，保存的数据通过RS232或USB传送到计算机（上位机），进行另存、打印、清空等多项操作，或直接由计算机操作测试。保存的文件格式可选择为Word或Excel文件格式。

JD-100/200A回路电阻测试仪 技术参数

1．分类环境组别：属GB6587.1-86《电子测量仪器环境试验总纲》中的Ⅲ组仪器（即可在野外环境使用）。

2．结构形式与尺寸

型式：便携式

款型	ABS机箱	铁主机箱
	100 A、200A	100 A	200A
外形尺寸	415×319×168	330×218×140	380×262×150
重量	7kg	7kg	8kg
































3．使用电源

工作电源：电压AC220V±10%    频率50Hz±10%

电流输出：恒流

4．使用环境

环境温度：-20℃~50℃    相对湿度：≤80%

工作方式：风冷、间歇

5．测试时间：100A：5-60S；200A：5-30S；

6．测试指标

测试范围：0-20000.0μΩ（100A）/0-10000.0μΩ（200A）

准确度： 0.5%读数±2字    分辨率：0.1μΩ

7．存储数量：200条
