无线高压变比测试仪
来源:武汉华图高电电气科技有限公司 | 发布时间:2018/4/1 14:54:48 | 浏览次数:

 无线高压变比测试仪

产品简介

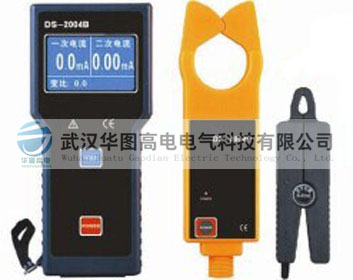

    DS-2004B高低压电流互感器变比测试仪突破传统结构,专为测量运行中60KV以下(如:10KV35KV)的高压电流互感器、变压器的初级、次级电流大小、变比、相别、极性、漏电流而精心设计制造的,由专用高压电流钳低压二次电流钳、主机、高压绝缘杆等组成,其无线传送测试数据能穿透隔墙障碍,直线传输距离约20米。若不使用绝缘杆,还可以当作高精度低压钳形电流表、漏电流表使用,能准确测出0.1mA1000A的电流或漏电流。

    电流钳选用特殊合金,采用最新CT技术及磁性屏蔽技术,几乎不受外界磁场的影响,确保了常年无间断监测的高精度、高稳定性、高可靠性。

    主机豪华蓝屏LCD,显示一目了然,同时具有超大存储空间,能存储3000组数据。

    高压电流钳连接5节绝缘杆,可用于60kV以下高低压线路测试,其专用高压电流钳通过按压或退拔绝缘杆能方便钳夹或撤离被测导线,省时快捷,广泛应用于变电站﹑发电厂﹑电力稽查部门、工矿企业以及检测站﹑电工维修部门进行电流检测、反窃电及野外电工作业等。绝缘杆轻便,具有防潮﹑耐高温﹑抗冲击﹑抗弯﹑高绝缘、可伸缩等特点。

    DS-2004B高低压电流互感器变比测试仪又称无线高压电流互感器变比测试仪,同时具有:高低压钳形电流表、高空电流测试仪、高空漏电流测试仪、高精度钳形漏电流表等类似产品的功能。

    技术参数





      高低压一二次回路的电流、变比、极性、相别、漏电流在线测试;变压器两侧电流大小、变比在线测试



      DC6V 碱性干电池(1.5V AAA×4)连续工作约30小时

      测试方式

      钳形CT

      传输方式

      无线传输,直线传输距离约20m

      显示模式

      LCD128dots×64dots

      蓝屏背光功能,适合昏暗场所

      LCD尺寸

      显示域:44mm×27mm

      仪表尺寸

      主机:宽高厚75mm×170mm×30mm

      高压电流钳:宽高厚76mm×255mm×31mm

      低压尖嘴:宽高厚40mm×138mm×20mm

      钳口尺寸

      高压电流钳:φ48mm

      低压尖嘴电流钳:φ7.5mm×14mm

      采样速率

      7/

      测量范围

      高压电流钳:01000A

      低压电流钳:020A

      分 辨 率

      高压电流钳:1mA  低压电流钳:0.1mA



      全自动换档

      一次回路测试精度

      23℃±3℃,80%RH以下)

      010.0A:       ±1%±3dgt

      10.0A49.9A:      ±1.5%±5dgt

      50.0A199.9A:     ±2%±5dgt

      200A600A:        ±3%±5dgt

      601A1000A:       ±4%±5dgt

      二次回路测试精度

      020A:  ±1%±3dgt

      23℃±3℃,70%RH以下)



      3种变比显示:(一二次回路实测电流变比;以二次回路5A的折算变比;以变压器10kV/380V10kV-YY的折算变比),变比最大11千万(1.0K7)

      数据存储

      3000组,HOLD保持数据并自动编号存储(掉电或更换电池不会丢失数据)

      线路电压

      60kV以下线路测试(必须带5节绝缘杆操作)

      数据保持

      HOLD保持数据,HOLD符号显示,再HOLD键取消保持

      数据查阅

      HOLD+POWER可以进入数据查阅模式

      溢出显示

      超量程溢出功能:“OL A”符号显示

      无信号指示

      当主机没有收到发射信号时提示“无信号

      自动关机

      开机约15分钟后,仪表将自动关机

      电池电压

      当电池电压低于4.8V时,电池电压低符号显示,提醒更换电池

      仪表质量

      主机:约240g(含电池)

      高压电流钳:约335g(含电池)

      低压尖嘴电流钳:约190g

      仪表总质量:约2.5Kg(含绝缘杆和电池)

      外界干扰

      无特强电磁场;无433MHz315 MHz同频干扰

      工作温湿度

      -2545℃; 80%Rh以下

      存放温湿度

      -1060℃; 70%Rh以下

      绝缘杆尺寸

      φ32mm1m/节(5节标配),可加长。

      低压电流钳引线长

      标准2米(可以根据现场距离加长

      绝缘强度

      高压电流钳:AC100kV/rms (5节绝缘杆与高压电流钳钳芯之间)

      主机与低压电流钳:AC1000V/rms



      防滴漏Ⅱ型(高压电流钳)
