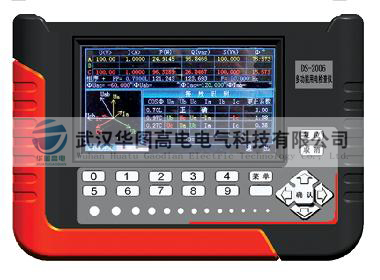

多功能用电检查仪
产品简介
1、32位高速数字信号处理器
采用TI的32位高速120MHz DSP，及AD公司的高性能6通道16位AD，开发成功多功能宽量程的数字乘法器，采用浮点运算，保证计算准确度。
2、接线仿真功能
仪器在不接入电压、电流信号的情况下，在办公室就可模拟现场的各种接线，得出相应的接线结果。此功能，可作为培训查线的工具使用，提高现场工作人员的查线技能。
3、5A钳误差自检
仪器内可产生5A、0.5A的电流信号加到5A、100A钳上，以测量钳表的误差。解决了5A、100A钳在使用时间长了以后误差变化的问题。可随时了解钳表的闭合情况，提醒工作人员清洁钳口。
4、超宽电流测量范围
500倍电流范围保证计量指标；
10000倍电流显示范围。最小 1mA 启动电流。
高供高计时，空载也可识别接线。
5、电能累积功能
可以校验没有电能脉冲输出的电能表，或做为测试节能指标。
6、无线稽查
全面检测现场计量系统故障，核查高压和低压的综合误差。
性能特点
1、采用4.7寸 16:9 工业级TFT宽彩屏，显示清晰、美观、信息量大、内容丰富。仪器的每一个功能都是一屏显示，不用翻屏就能看见每一个功能的全部参数。让用户使用时一目了然。
2、同时测量电能误差、电压、电流、有功功率、无功功率、相位、频率、功率因数、并显示矢量图、查线结果。
3、仪器内无可调电阻，所有误差全部采用软件修正。
4、中文拼音输入。
5、带5A、100A、500A、1000A钳表，直接测量低压电流互感器的变比。可方便找出CT二次回路中的断路、接触不良、CT内部的匝间短路以及CT铭牌变比是否与CT实际变比相符等故障。
6、实时测量A、B、C三相电压、电流的2-51次谐波，及时了解电网的供电质量。
7、测量A、B、C三相电压、电流的波形。
8、宽电源45V-480V工作。
9、所有现场需要输入的参数和下装的数据均可由用户自由定义。可下装1000个用户的数据。已经可以与多个营销系统接口，实现数据的下装和上传。
技术参数
|
电压量程
|
30V～480V
|
5A
钳
表
|
有功电能、功率
|
±0.3% ±0.5%
|
|
电压误差
|
±0.2%
|
无功电能、功率
|
±0.5%
|
|
钳表(过载一倍)
|
5A、100A、500A、1000A
|
电 流
|
±0.3% ±0.5%
|
|
输入频率范围
|
45-55Hz
|
自检电流
|
5A 0.5A
|
|
频率测量误差
|
±0.01Hz
|
自检误差
|
±0.1%
|
|
相位测量范围
|
-180°~ +180°
|
大
电
流
钳
|
有功电能、功率
|
±0.3% ±0.5%
|
|
最大相位误差
|
±0.1°
|
无功电能、功率
|
±0.5%
|
|
谐波测量
|
±0.1%
|
电 流
|
±0.3% ±0.5%
|
|
谐波测量范围
|
2-51次
|
其
它
|
变比测量
|
±0.5%
|
|
脉冲常数
|
低频
|
5A
|
3600P/kWh
|
电压影响
|
< ±0.01%
|
|
其它
|
3600*(5/Ie)
P/kWh
|
频率影响
|
< ±0.01%
|
|
高
频
|
5A
|
3.6x107 P/kWh
|
温度影响
|
< ±0.005%/℃
|
|
其它
|
3.6x107 *(5/Ie)
P/kWh
|
24小时变差
|
< ±0.04%
|
|
谐波影响
|
< ±0.01%
|
|
|
注：Ie--额定电流
|
开机稳定时间
|
<5分钟
|
|
工作电源
|
AC 45V - 480V
|
环 境 温 度
|
-25℃- +45℃
|
|
功 耗
|
< 10W
|
相 对 湿 度
|
40%-95%
|
|
外形尺寸
|
190mm*140mm*50mm
|
重 量
|
< 1 kg
|
|
