违章用电检查仪

产品简介

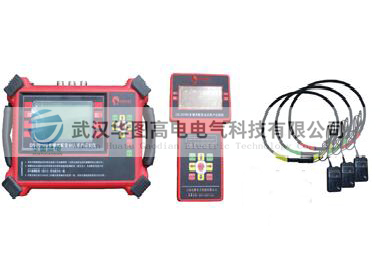

 违章用电检查仪由主机和分机共同组成。主机由载波信号收发电路、脉冲电流接收识别电路、主控制器及显示屏等组成，一般安装在台区配变的低压侧（或配电盘、开关出口等）。分机在低压用户侧接入，由载波信号收发电路、脉冲电流发送电路、主控制器及显示屏等组成。主机与分机的载波信号直接耦合到三相电力线路，分机发出的脉冲电流信号通过主机电流钳接收并识别，即工作时先由分机发出脉冲电流信号，主机端检测到此脉冲电流信号，即可判定分机用户所属台区及相别，同时主机发出载波信号，分机收到并显示。

性能特点

⑴主机外箱塑壳采用高分子抗冲击工程塑料便携式外箱，并具有良好的机械性能和一定防水功能,外形美观，整机重量轻，方便现场使用。

⑵主机与分机均采用大屏幕点阵式液晶显示屏，全部简体中文显示，操作直观简便一目了然。

⑶整机配置附件齐全，电流钳可根据用户使用习惯和现场实际需要进行配置， 5A、200A及柔性电流钳可供用户选配，以满足不同现场的需要。

⑷多模识别方式，可准确判断用户所属配变台区或所属用电电路分支（开关），识别准确度达到100％，信号强度高，传输距离远。

⑸主机与分机的配置数量灵活，由于主机与分机的号码可以通过键盘随意设定，从而实现复杂条件下的多台配变（开关）供电区域的用户识别。

⑹主机与分机均具有记忆功能，一次设定好工作模式后，再次开机无需重新设定工作模式。

⑺主机、分机都具有误接电源保护和报警提示功能，当220V电源被误接380V时，电路会自动判断并切断内部电路，同时发出声光报警提示。

⑻主机工作电源两种方式可选，测试电压线借电工作及外挂直流电源模块。

⑼具有端口电压与用户端电压及线路压降同屏显示功能，方便对比压降，为合理调配平衡负荷提供参考。

⑽主机主电路采用高速处理器具有极强的数据处理能力和强大的存储能力，可以存储至少800组测试数据，并可随时查阅。

技术参数



⑴载波频率：127 kHz

⑵传输速率：100 bps

⑶工作电源：220V±15%  50Hz

⑷主机功耗：≤8W

⑸分机功耗：≤5W

⑹识别准确度：100%

⑺电压测量范围及精度：175~265V   ±1%

⑻外廓尺寸：

主机：275×198×70 mm

分机：242×132×52 mm

⑼总重量： 4.8 kg（标准配置）

(10)运行环境条件：

环境温度：-30℃~70℃

相对湿度：≤90%

大气压力：66kPa~108 kPa

防尘，防滴水，符合GB.4208规定的IP51级防滴水试验要求耐压：外壳绝缘及测量元件可承受直流21kV的高压试验60秒。
